Richtig messen in 10 Minuten
Sie brauchen nur einen Zollstock. Und selbst wenn etwas schiefgeht: Wir prüfen jede Bestellung vor der Fertigung auf Plausibilität und melden uns, bevor produziert wird.
- Zollstock oder MaßbandStahlmaßband ist genauer als Stoff
- Zettel und StiftDrei Werte je Maß notieren
- Handy für ein FotoHilft uns bei der Aufmaß-Prüfung
Dreimal messen, kleinstes Maß nehmen

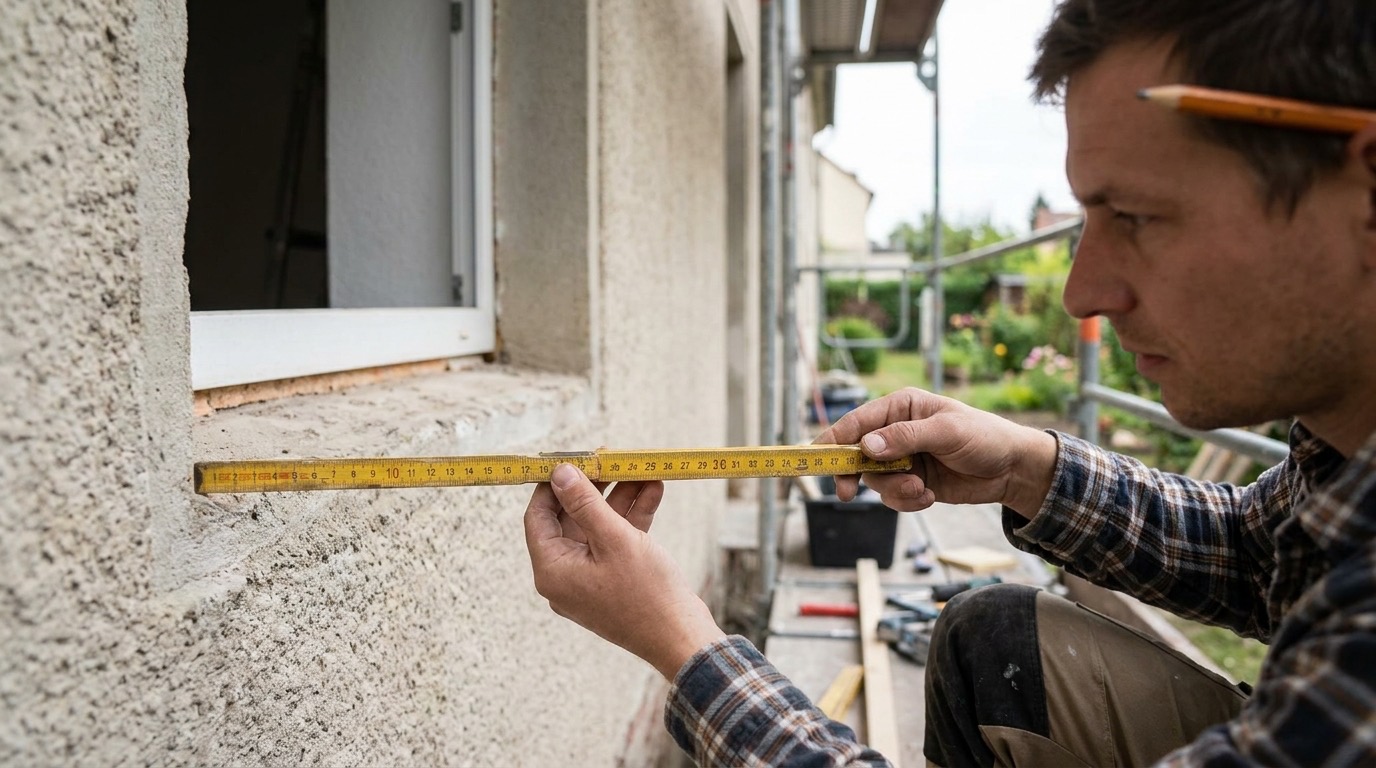

Fensteröffnungen im Bestand sind fast nie exakt rechteckig. Messen Sie Breite und Höhe je an drei Stellen – oben, Mitte, unten beziehungsweise links, Mitte, rechts.
Beispiel Breite
- oben
- 1712 mm
- Mitte
- 1710 mm
- unten
- 1715 mm
In den Konfigurator kommt 1710 mm – das kleinste Maß.
Montageart bestimmen
Danach richtet sich, welche Kante Sie messen. In beiden Fällen gilt: Sie geben das Öffnungsmaß an, Kasten und Schienen rechnet der Konfigurator selbst dazu.
Auf dem Mauerwerk
Der Rollladen sitzt außen auf der Wand über der Öffnung. Passt, wenn über dem Fenster mindestens 15 cm freie, ebene Wandfläche vorhanden ist.
- Breite: lichte Breite der Öffnung, von Leibung zu Leibung.
- Höhe: von der Fensterbank bis zur Oberkante der Öffnung.
- Die Führungsschienen kommen zusätzlich links und rechts auf die Wand – nicht mitmessen.
In der Leibung
Der Rollladen sitzt in der Fensternische auf dem Blendrahmen. Passt, wenn die Leibung tief genug ist – der Kasten trägt je nach Größe 137–205 mm auf.
- Breite: lichtes Maß zwischen den Leibungswänden.
- Höhe: von der Fensterbank bis zur Oberkante der Nische.
- Prüfen Sie vorher die Tiefe der Nische – der Kasten muss hineinpassen.
Ein typisches Wohnzimmerfenster
So sieht das Aufmaß aus, wenn Sie es fertig haben – und was daraus im Konfigurator wird.
Was Sie messen
- Breite oben / Mitte / unten
- 1204 / 1200 / 1206 mm
- Höhe links / Mitte / rechts
- 1402 / 1400 / 1404 mm
- Montageart
- Auf dem Mauerwerk
- Freie Wand über dem Fenster
- 22 cm
Was Sie eingeben
- Breite
- 1200 mm
- Höhe
- 1400 mm
- Montage
- Auf dem Mauerwerk
Kastengröße, Schienenlänge und Panzerhöhe berechnet der Konfigurator daraus automatisch. Sie geben nie das Fertigmaß an.
Rollladenpanzer ausmessen
Beim reinen Panzertausch bleiben Kasten und Schienen, wo sie sind. Gemessen wird deshalb nur der Behang.
- 1Panzer ganz herunterlassenSo messen Sie den Behang in voller Breite.
- 2Breite des Behangs messenNur die Lamellen, nicht von Schiene zu Schiene – das sind rund 3 cm zu viel.
- 3Lamellen zählen und eine Lamelle messenAnzahl × Bauhöhe ergibt die Panzerhöhe. Alternativ den ausgebauten Panzer flach ausmessen.
- 4Bauhöhe der Lamelle prüfen37, 39 oder 52 mm – sie muss zum vorhandenen Kasten passen, sonst wickelt der Panzer nicht.
Kurz durchgehen
- An drei Stellen gemessen, kleinstes Maß notiert?
- In Millimetern gemessen, nicht in Zentimetern?
- Montageart festgelegt (Mauerwerk oder Leibung)?
- Bei Motor: Stromanschluss in Kastennähe vorhanden?
- Foto der Einbausituation gemacht?
- Bei Panzertausch: Bauhöhe der alten Lamelle geprüft?
