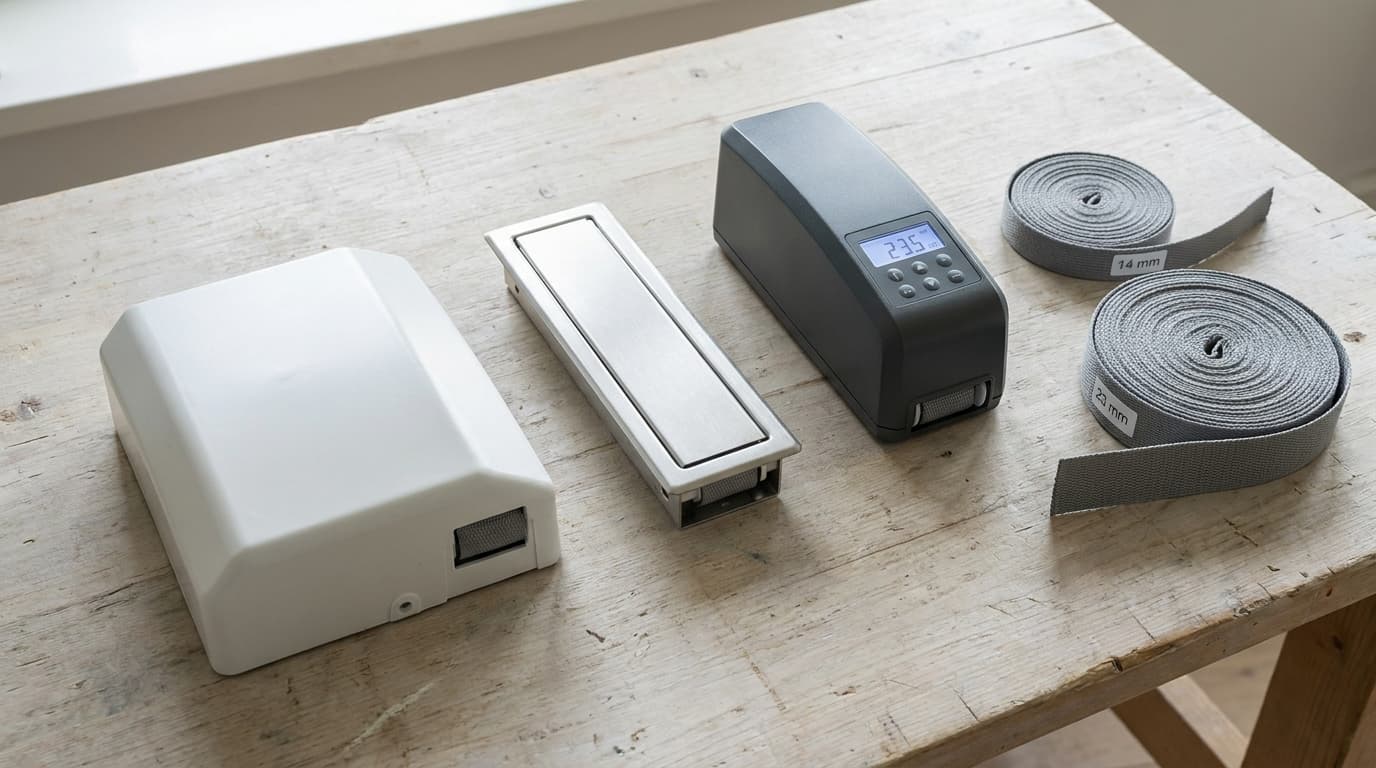

Gurtwickler-Arten: Aufputz, Unterputz, Mini oder Elektrisch

Bei Gurtwicklern entscheiden zwei Fragen über den richtigen Kauf: Sitzt Ihr aktueller Wickler sichtbar auf der Wand (Aufputz) oder bündig in einer Mauerdose (Unterputz), und welche Gurtbreite läuft hindurch – Mini mit 14 bis 15 mm, Zwischenmaß mit 18 bis 20 mm oder Maxi mit 23 mm? Ein mechanischer Ersatzwickler kostet je nach Bauart ab rund 6 €, ein elektronischer Gurtwickler mit Zeitschaltuhr oder App-Anbindung 68 bis 150 €.

Aufputz oder Unterputz: Welchen Typ haben Sie – und können Sie wechseln?

Öffnen Sie zur Kontrolle kurz die Abdeckung: Ein Aufputz-Gurtwickler (Aufschraubwickler) sitzt als sichtbarer Kasten auf der Wand oder dem Rahmen, ein Unterputz-Gurtwickler (Einlasswickler) steckt dagegen bündig in einer Mauerdose und ist nur an einer schmalen Abdeckplatte zu erkennen. Zubehörhersteller wie Schellenberg führen deshalb konsequent getrennte Kategorien im Sortiment: Gurtwickler Aufputz, Gurtwickler Unterputz und Funk-Gurtwickler – die Bauart entscheidet, welches Ersatzteil überhaupt passt.

Ein Wechsel der Bauart ist zwar möglich, aber selten sinnvoll: Von Aufputz auf Unterputz umzurüsten bedeutet, eine neue Mauerdose in die Wand zu stemmen – bei einem sonst intakten System lohnt sich der Aufwand kaum. Der umgekehrte Weg ist einfacher: Eine vorhandene Unterputz-Aussparung lässt sich mit einer Blindabdeckung verschließen, danach montieren Sie den neuen Aufputz-Wickler daneben auf die Wand. Die konkrete Schritt-für-Schritt-Anleitung zum Austausch – inklusive Werkzeug und typischen Fehlern – finden Sie im Beitrag Gurtwickler wechseln.

Gurtbreite als wichtigstes Kaufkriterium: Mini, Zwischenmaß oder Maxi?

Noch vor der Bauart entscheidet die Gurtbreite, ob ein Ersatzwickler überhaupt funktioniert – hier passieren die meisten Fehlkäufe. Am Markt haben sich drei Maße etabliert: Mini mit 14 bis 15 mm für kompakte, oft ältere Systeme, das seltenere Zwischenmaß mit 18 bis 20 mm sowie Maxi mit 23 mm, dem Standard bei klassischen Aufputz-Wicklern und den meisten Neubauten. Messen Sie deshalb immer zuerst den alten Gurt mit dem Zollstock, bevor Sie einen neuen Wickler bestellen – nicht die Öffnung an der Gurtführung, denn die ist meist etwas großzügiger bemessen als der Gurt selbst.

Ein zu breiter Gurt reibt an Gehäuse und Führung, franst schnell aus und reißt erneut; ein zu schmaler kann von der Wickelscheibe rutschen und lässt den Panzer schlagartig durchsacken. Wie sich eine falsche Gurtbreite oder eine verschlissene Umlenkrolle schon als Vorstufe zu einem schwergängigen Rollladen bemerkbar macht, beschreiben wir im Beitrag Rollladen zieht schwer.

Sonderfall Schwenkwickler: Wenn der Platz an der Wand nicht reicht

Für Fenster mit wenig Wandfläche neben dem Rahmen oder beengten Einbauverhältnissen gibt es eine dritte, seltenere Bauform: den Schwenkwickler. Rademacher beschreibt sein Modell RolloTron Schwenkwickler ausdrücklich als Aufputz-Gurtwickler, "der ideal für beengte Platzverhältnisse geeignet ist" – die Wickeleinheit lässt sich zur Montage und Bedienung zur Seite schwenken, statt starr an einer Stelle zu kleben wie ein gewöhnlicher Aufputz-Kasten. Laut Herstellerangabe ist das Modell auf 23 mm Gurtbreite und eine Zugkraft von bis zu 30 kg ausgelegt und wird wie andere elektronische Wickler per Eurostecker an die Steckdose angeschlossen. Sinnvoll ist der Blick auf einen Schwenkwickler also vor allem dann, wenn sich ein normaler Aufputz- oder Unterputz-Wickler an der Einbausituation gar nicht sauber montieren lässt – nicht als genereller Ersatz für die beiden Standardbauformen.

Elektrischer Gurtwickler: Was bringt das Upgrade – und wer sollte es lassen?

Wenn Sie ohnehin einen Wickler tauschen, lohnt sich der Blick auf ein elektronisches Modell: Aktuelle Geräte etwa von Schellenberg (RolloDrive, ab rund 68 €) oder Rademacher (RolloTron, ab rund 129 €) vereinen Zeitschaltuhr, Astrofunktion und teils App- oder Sprachsteuerung über Hubs wie DuoFern oder HomePilot in einem Gerät. Wie Sie damit die Schaltzeiten automatisch mit dem täglich wandernden Sonnenuntergang mitlaufen lassen, erklärt der Beitrag Rollladen-Zeitschaltuhr mit Astrofunktion.

Bei der Montage macht die Bauart erneut den Unterschied: Aufputz-Varianten stecken Sie einfach in die nächste Steckdose, ohne Eingriff in die Bausubstanz – Unterputz-Varianten werden dagegen fest verkabelt und gehören in die Hände einer Elektrofachkraft. Nicht jedes Fenster braucht das Upgrade: Bei einem Rollladen, der ohnehin selten bewegt wird, oder wenn mittelfristig der Umstieg auf einen fest verbauten Rohrmotor geplant ist, amortisiert sich der elektronische Gurtwickler kaum – hier reicht ein einfacher mechanischer Ersatz für 6 bis 16 € völlig aus.

Ausgangslage, passender Wickler-Typ und Preisrahmen

Die folgende Übersicht ordnet typische Situationen dem passenden Wickler-Typ zu:

Checkliste vor dem Kauf: Diese Maße müssen stimmen

Bevor Sie einen Gurtwickler bestellen, prüfen Sie vier Punkte:

• Gurtbreite: 14–15 mm (Mini), 18–20 mm (Zwischenmaß) oder 23 mm (Maxi) – mit dem Zollstock am alten Gurt nachmessen, nicht schätzen.
• Lochabstand (nur Unterputz): Abstand der beiden Befestigungsschrauben in der Wand, gängig sind 105, 135, 160, 185, 215 und 260 mm.
• Gurtlänge und Scheibendurchmesser: Hersteller geben pro Modell eine maximale Wickellänge an; bei sehr hohen Fenstern mit entsprechend langem Gurt lohnt sich der Blick ins Datenblatt, damit der komplette Gurt später auf die Scheibe passt.
• Vorspannung: Neue Wickler kommen werkseitig bereits vorgespannt, Sie müssen die Feder beim Ersteinbau also nicht selbst aufziehen – nur beim Nachspannen einer noch intakten, aber ausgeleierten Feder sind rund 15 Umdrehungen üblich.

Passt am Ende keiner der bestehenden Wickler mehr zum Gewicht des Panzers, etwa nach Jahren mit Nachbesserungen, ist oft ein kompletter Rollladen nach Maß die wirtschaftlichere Lösung als der nächste Reparaturversuch.
